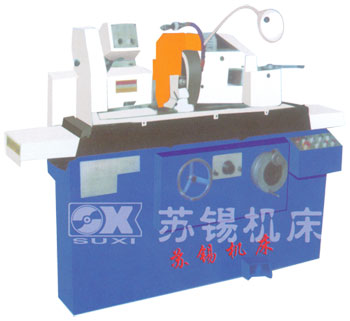

MW1420B/M1320B
MW1420B/M1320B機床特點
◎本系列機床是在我廠原ф200系列外圓磨床基礎上改進設計產生的新機床，主要用于磨削圓柱圓錐形的外圓和內孔，也可磨削軸向端面。
◎機床采用液壓及手動方式控制工作臺縱向移動，液壓系統采用噪音小，輸油平穩的BB泵，砂輪架可回轉，頭架主軸可轉動，砂輪架實行微量進給。
◎增加了抖動裝置，使工作臺獲得短距離頻繁換向功能，從而提高了切入磨時工作的表面質量。
◎全面貫徹《工業機械電氣設備通用技術條件》。采用新型電氣元件操作安全可靠，維修方便，適用于加工精密零件及普通零件的具有優良性能的操作簡單方便的外圓磨床。質量。
主要規格參數
| 磨削直徑范圍 | ф8-ф200mm |
| 磨削孔徑范圍 | 13-80mm |
| 磨削長度 | 520/750mm |
| 磨削深度 | 80mm |
| 工作臺移動量 | 600/800mm |
| 液壓移動速度 | 0.1 ∽4rn/mm |
| 工作臺轉動范圍 | -5∽+9。/-3∽+9。 |
| 砂輪線速度 | 35m/s |
| 砂輪直徑 | 300/400mm |
| 頭架主軸轉速 | 60、85、230、120、170、460（r/mm） |
| 電機總容量（500mm/750mm） | 4.24kw |
| 機床外形尺寸（500mm/750mm） | 2700×1420×1600 （mm）2000×1420×1600（mm） |
| 機床重量 | 2100/2600kg |
